【產品說明】

Z40H、Z40Y、Z40W 型 PN16、PN25 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 1.6-2.5MPa，閥體材料為碳素鋼（Z40H-16C Z40H-25 Z40Y-16C Z40Y-25）、鉻鉬鋼（Z40Y-16I/25I）、鉻鎳鈦不銹鋼（Z40W-16P/25P Z40Y-16P/25P）、鉻鎳鉬鈦不銹鋼（Z40Y-16R/25R）的閘閥。

【產品性能參數】

Z40H、Z40Y、Z40W 型 PN16、PN25 鋼制楔式閘閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40H-16C	16	1.6	≤ 425	水、蒸汽、油品
Z40H-25	25	2.5
Z40Y-16C	16	1.6
Z40Y-25	25	2.5
Z40Y-16I	16	1.6	≤ 550	蒸汽、油品
Z40Y-25I	25	2.5
Z40W-16P	16	1.6	≤ 150	弱腐蝕性介質
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蝕性介質
Z40Y-25R	25	2.5

返回頁首 ⇑

【產品零部件材料】

Z40H、Z40Y、Z40W 型 PN16、PN25 鋼制楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z40H-16C	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石棉
Z40H-25
Z40Y-16C			堆焊硬質合金
Z40Y-25
Z40Y-16I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊鐵基合金	柔性石棉
Z40Y-25I
Z40W-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼本體材料	聚四氟乙烯
Z40W-25P
Z40Y-16P			堆焊鐵基合金
Z40Y-25P
Z40Y-16R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z40Y-25R

返回頁首 ⇑

【產品外形及結構尺寸（PN16）】

Z40H、Z40Y、Z40W 型 PN16 鋼制楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	114	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	312	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

返回頁首 ⇑

【產品外形及結構尺寸（PN25）】

Z40H、Z40Y、Z40W 型 PN25 鋼制楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	165	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	278	30	3	8×ø25	374	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	700	—

返回頁首 ⇑

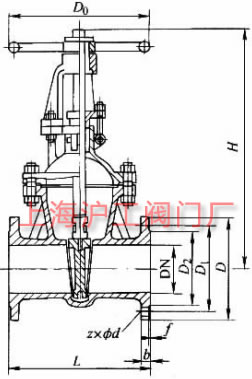

【產品外形及結構尺寸示意圖】
