產品說明

ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥：由氣動薄膜執行機構和調節閥兩大部分組成，它與氣動調節器，減壓閥及其他儀表配合使用，達到控制管道內的溫度、壓力、液位、流量等工藝參數。單座調節閥具有易密封，泄漏量小的優點，但平衡力較大，故工作壓差不宜過高。雙座調節閥具有流量系數大，不平衡力較小的特點，因而使用廣泛。

產品特點：①單座氣動薄膜調節閥具有易密封，泄漏量少的特點，但不平衡力較大，故工作壓差不宜過高。②雙座氣動薄膜調節閥具有額定流量系數大，不平衡力小等優點，因而被廣泛使用。

產品性能參數

ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥主要性能參數

DN/mm	PN	環境溫度/℃	固有流量特性	氣源最大壓力/MPa
25~300	16, 40, 63	-30~60	直線、等百分比	0.25

DN/mm	流通能力 C		行程/mm	配用執行 器型號	灰鑄鐵閥			鑄鋼和鑄不銹鋼閥
	單座	雙座			PN	工作壓力 /MPa	介質溫度 /℃	PN	工作壓力 /MPa	介質溫度 /℃
25	8	10	16	ZMA-2	16	16	≤200	40 63	40 63	≤250 （普通上閥蓋） ≤450 （帶散熱片上閥蓋）
32	12	16
40	20	25	25	ZMA-3
50	32	40
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
300		1600

返回頁首 ⇑

產品零部件材料

ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥零部件材料

PN	閥體、上閥蓋、下閥蓋	閥芯、閥桿、閥座	墊片	填料
16	HT200	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
40	ZG25	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
63	1Cr18Ni9	1Cr18Ni9	石棉橡膠板	聚四氟乙烯

返回頁首 ⇑

產品外形及結構尺寸

ZMAP 型 PN16 單座氣動薄膜調節閥、ZMAN 型 PN16 雙座氣動薄膜調節閥主要外形及結構尺寸

DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

返回頁首 ⇑

ZMAP 型 PN40 單座氣動薄膜調節閥、ZMAN 型 PN40 雙座氣動薄膜調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	2	58	4	16	4×Φ14	117	570	676
32	210	135	100	78	2	66	4	18	4×Φ18	120	573	679
40	230	145	110	85	3	76	4	18	4×Φ18	139	645	751
50	255	160	125	100	3	88	4	20	4×Φ18	144	650	756
65	285	180	145	120	3	110	4	22	8×Φ18	188	821	976
80	310	195	160	135	3	121	4	22	8×Φ18	208	831	986
100	355	230	190	160	3	150	4.5	24	8×Φ23	220	843	998
125	425	270	220	188	3	176	4.5	28	8×Φ25	268	1045	1228
150	460	300	250	218	3	204	4.5	30	8×Φ25	278	1055	1238
200	560	375	320	282	3	260	4.5	38	12×Φ30	320	1097	1280
250	655	445	385	345	3	313	4.5	42	12×Φ34	435	1526	1703
300	735	510	450	408	4	364	4.5	46	16×Φ34	465	1544	1721

返回頁首 ⇑

ZMAP 型 PN63 單座氣動薄膜調節閥、ZMAN 型 PN63 雙座氣動薄膜調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	22	4×Φ18	117	570	676
32	220	150	110	82	2	66	4	24	4×Φ23	120	573	679
40	240	165	125	95	2	76	4	24	4×Φ23	139	645	751
50	265	175	135	105	3	88	4	26	4×Φ23	144	650	756
65	295	200	160	130	3	110	4	28	8×Φ23	188	821	976
80	325	210	170	140	3	121	4	30	8×Φ23	208	831	986
100	370	250	200	168	3	150	4.5	32	8×Φ23	220	843	998
125	440	295	240	202	3	176	4.5	36	8×Φ25	268	1045	1228
150	475	340	280	240	3	204	4.5	38	8×Φ34	278	1055	1238
200	570	405	345	300	3	260	4.5	44	12×Φ34	320	1097	1280
250	670	470	400	325	3	313	4.5	48	12×Φ41	435	1526	1703
300	750	530	460	412	4	364	4.5	54	16×Φ41	465	1544	1721

返回頁首 ⇑

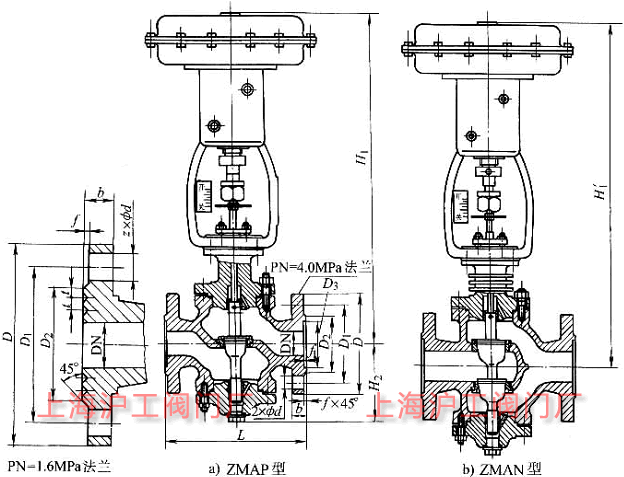

產品外形及結構尺寸示意圖
