產品說明

GL41F₃-16C、GL41F₄₆-16C 全襯里（襯氟）Y型過濾器閥體內部構件均為襯里部件，使產品在幾乎所有強酸、強堿、鹽、強氧化劑和有機溶劑等介質中均能適用。

產品性能參數

GL41F₃-16C、GL41F₄₆-16C 全襯里（襯氟）Y型過濾器主要性能參數

型號	PN	工作壓力 (MPa)
GL41F3-16C	16	1.6
GL41F46-16C

返回頁首 ⇑

產品零部件材料

GL41F₃-16C、GL41F₄₆-16C 全襯里（襯氟）Y型過濾器零部件材料

型號	材料
	閥體、閥蓋	過濾網	螺栓、螺母	襯里層
GL41F3-16C	HT250、WCB	PTFE(F4)	35、45	FEP(F46)、PCTFE(F3)
GL41F46-16C

返回頁首 ⇑

產品外形及結構尺寸（PN16）

GL41F₃-16C、GL41F₄₆-16C 全襯里（襯氟）Y型過濾器主要外形及結構尺寸（mm）

DN	DN/in	L	D	D1	D2	b	f	z×ø	H1	H	重量/kg
20	¾	150	105	75	55	16	2	4×ø14	70	122	3.3
25	1	160	115	85	65	16	2	4×ø14	78	135	4.2
32	1¼	180	135	100	78	18	2	4×ø18	86	154	6.6
40	1½	200	145	110	85	18	3	4×ø18	92	164	7.3
50	2	230	160	125	100	20	3	4×ø18	102	182	12
65	2½	290	180	145	120	20	3	4×ø18	115	205	16
80	3	310	195	160	135	22	3	8×ø18	135	232	23
100	4	350	215	180	155	24	3	8×ø18	156	263	32
125	5	400	145	210	185	26	3	8×ø18	248	370	39
150	6	480	180	240	210	28	3	8×ø18	285	425	52
200	8	495	335	295	265	30	3	12×ø23	362	530	89

返回頁首 ⇑

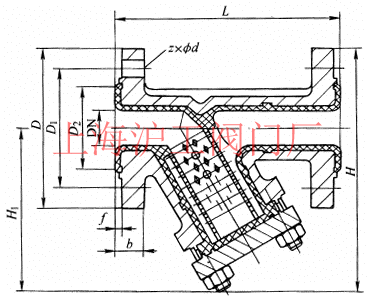

產品外形及結構尺寸示意圖
